Razicí/stohovací robot SDCX RMD-300/200/160/120/35/08/110/20/50

Krátké představení produktu

Lisovací robot je široce používán pro stohování, odkládání, přepravu a další úkoly v oblasti balení, nápojů, chemického průmyslu, potravin atd., čímž poskytuje uživatelům kompletní sadu rychlých, bezpečných, flexibilních, přesných a polohovacích provozních řešení.

KONTAKTUJTE NÁS

Detail produktu

Štítky produktu

Technické parametry

Model číslo.	Stupeň svobody	Jízdní režim	Užitečné zatížení (KG)	Přesnost opakovaného polohování (mm)	Rozsah pohybu (°)				Maximální rychlost (°/s)				Přípustná setrvačnost zátěže zápěstí (kg·m²)	Kruhový tep (cyklus/hodina)	Poloměr pohybu (mm)	Místní hmotnost (kg)
Model číslo.	Stupeň svobody	Jízdní režim	Užitečné zatížení (KG)	Přesnost opakovaného polohování (mm)	J1	J2	J3	J4	J1	J2	J3	J4	Přípustná setrvačnost zátěže zápěstí (kg·m²)	Kruhový tep (cyklus/hodina)	Poloměr pohybu (mm)	Místní hmotnost (kg)

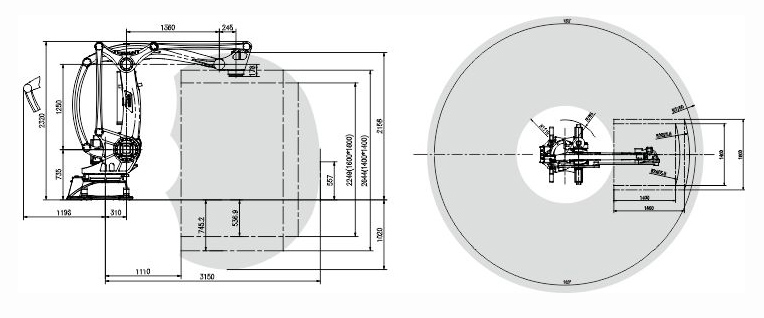

SDCX-RMD300	4	AC servopohon	300	±0,5	±180	± +100~-44	± +121~-15	±360	85	90	100	190	134	1000^③	3150	1500
SDCX-RMD200	4	AC servopohon	200	±0,3	±180	± +100~-44	± +121~-15	±360	105	107	114	242	78	1300^③	3150	1500
SDCX-RMD160	4	AC servopohon	160	±0,3	±180	± +100~-44	± +121~-15	±360	123	123	128	300	78	1500^③	3150	1500
SDCX-RMD120	4	AC servopohon	120	±0,3	±180	± +100~-44	± +121~-15	±360	128	126	135	300	78	1560^③	3150	1500

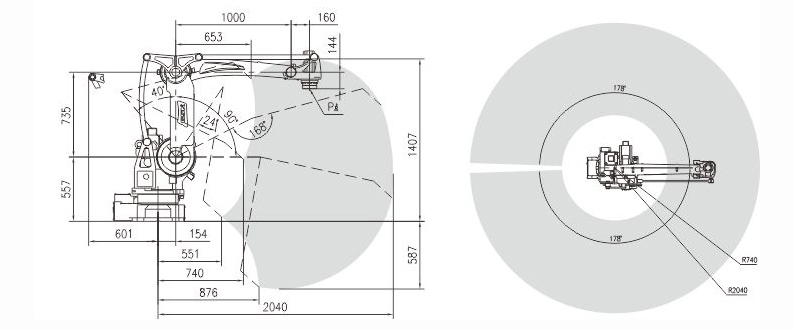

SDCX-RMD50	4	AC servopohon	50	±0,2	±178	± +90~-40	± +65~-78	±360	171	171	171	222	4.5	1700^②	2040	660
SDCX-RMD20	4	AC servopohon	20	±0,08	±1170	± +115~-25	± +70~-90	±360	170	170	185	330	0,51	1780^①	1720	256

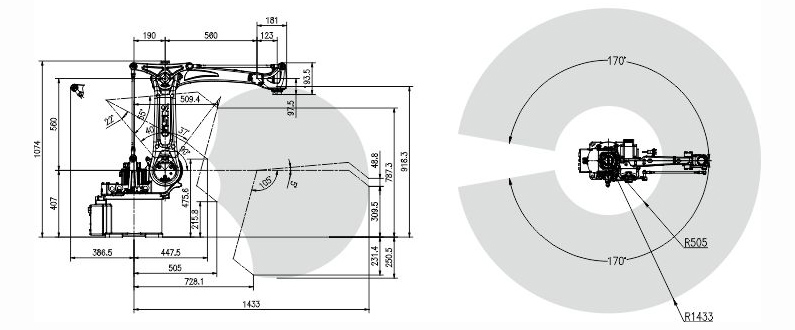

SDCX-RMD08	4	AC servopohon	8	±0,08	±170	± +90~-40	± +68~-90	±360	251	195	195	367,5	0,25	1800^①	1433	180

poznámky:

① Testovací dráha je 150 mm vysoká a 1000 mm široká a skutečná doba cyklu je ovlivněna skutečnými pracovními podmínkami;

② Zkušební dráha je 200 mm vysoká a 1000 mm široká a skutečná doba cyklu je ovlivněna skutečnými pracovními podmínkami;

③ Testovací dráha je 400 mm vysoká a 2000 mm široká a skutečná doba cyklu je ovlivněna skutečnými pracovními podmínkami;

Vyhněte se kontaktu s hořlavými, výbušnými a korozivními plyny a kapalinami;Vyvarujte se potřísnění vodou, olejem a prachem;Uchovávejte mimo dosah zdrojů elektrického šumu (plazma)
